国六江铃16米高空作业车

高空作业车按其升降机构的形式，一般可分为伸缩臂式（直臂式）、折叠臂式（曲臂式）、垂直升降式和混合式等四种基本形式。

超长质保
专业团队
全程监督
合作共赢

产品详情

该车采用江铃3360mm轴距底盘，型号：JX1041TSG26，带空调、方向助力，

由江铃公司提供江铃115马力发动机。

主要特点：

1、臂架和支腿均采用低合金Q345型材，四周无焊缝，外形美观，受力大，强度高；

2、H型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；

3、回转机构采用可调节式，方便调节；

4、转台双向360°回转，采用了先进的涡轮蜗杆式减速机构（具有自润滑和自锁功能），后期维护也可方便的通过调整螺栓位置轻松达到效果；

5、上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；

6、下车与上车互锁，操作安全、可靠；

7、上车操作通过节流阀实现无极调速；

8、吊篮采用外置拉杆机械式调平，更加稳定和可靠；

9、转台和吊篮设有启动和熄火开关，操作方便，节省燃油；

1、高空作业车工作用途

通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。

2. 适用标准

供货方应使用最新颁布执行的国家标准、行业标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款，供货方所提供的产品性能应达到国家标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。

引用有以下标准：

3、使用环境条件

1)海拔高度： ≤1000米

2)环境温度： -5℃ ～ +40℃

3)相对湿度： ≤95%（25℃）

4)抗震能力：地面水平加速度 0.3g

地面垂直加速度 0.15g

同时作用持续三个正弦波

安全系数 1.67

5)最大日温差： 15℃

6)日照强度(风速0.5m/s时)：0.1W/cm²

7)最大风速： ≤ 10.7m/s1）

4、主要技术参数

车型号	HNY5060JGKJ6
主要技术参数	底盘型号		长×宽×高（mm）		后悬	总质量（Kg）	轴距	发动机排放
	JX1061TSGA26		7625×2000×3020		1900	5695	3360	国Ⅵ
上装基本配置	臂架		臂架形式		三节折臂
			材料		型材Q345B/4mm
			臂架截面		四边形
			起伏角度		0°-70°(相对水平面)

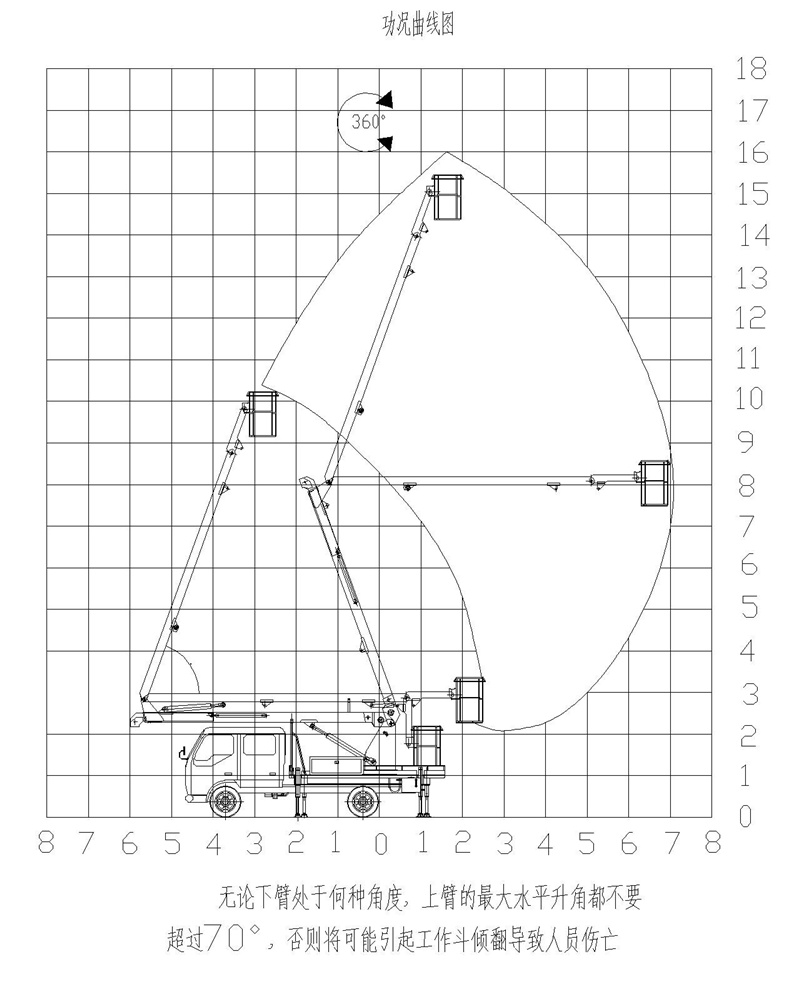

	作业工况		最大作业高度		16m
			最大作业高度时作业幅度		2m
			最大作业幅度		7m
			最大作业幅度时作业高度		9m
			回转		双向360°连续回转
	吊臂		最大起吊质量		900Kg
			伸缩起重臂		伸缩长度1m
			最大起吊高度		8.4m
			最大起吊幅度		6.8m
			起升机构		IQKN1B6Y；单绳拉力800 Kg
			钢丝绳		（40m）Φ8
			吊钩		1T
	支腿		支腿型式		前后H型
			支腿材料		型材Q345B/5mm
			支腿跨距		纵向（mm）：3240，横向（mm）：3180
			液压锁		四个支腿都带双向液压锁
			支腿频闪灯		黄色；四只

车厢		材料		优质碳钢及型材，铺3㎜防滑花纹钢板
		工具箱		1000350400；模具冲压门，带不锈钢门锁
		围栏		Φ20不锈钢管
		踏步		驾驶室侧带上下踏步
		侧、后防护		优质碳钢冷弯型材；强度高
		轮罩		注塑模具成型，美观，强度高
转台		立臂		低合金钢板拼焊组成
		回转支承		单排四点接触球式带外齿，QWD730.20
		减速机		涡轮蜗杆式，CW-28
		马达		BMP-50
吊篮		额定载荷		≤200Kg
		尺寸		长X宽X高（mm）：1080X620X1150
		调平形式		外置拉杆机械调平
		保险带		一副
		调平装置		机械调平，拉杆外置
液压系统		液压油箱		65L；带液位表
		齿轮泵		定量泵，流量25ml/r
		工作压力		带压力表；16MPa
		液压阀组		集成电磁阀组
		油缸		12只；带双向平衡阀或液压锁进行锁止，保证安全
操作系统		支腿		手动操作，各支腿可单独可调，上下车互锁
		操作方式		手动和电动结合
		臂架动作		转台和吊篮电动双位操作
		发动机启动、熄火		转台和吊篮双位操作
		发动机油门		手动拉线
油漆		知名品牌油漆；颜色光滑，线条美观；
标识及标牌		清晰、醒目、永久不褪色
